Как работает программируемый логический контроллер

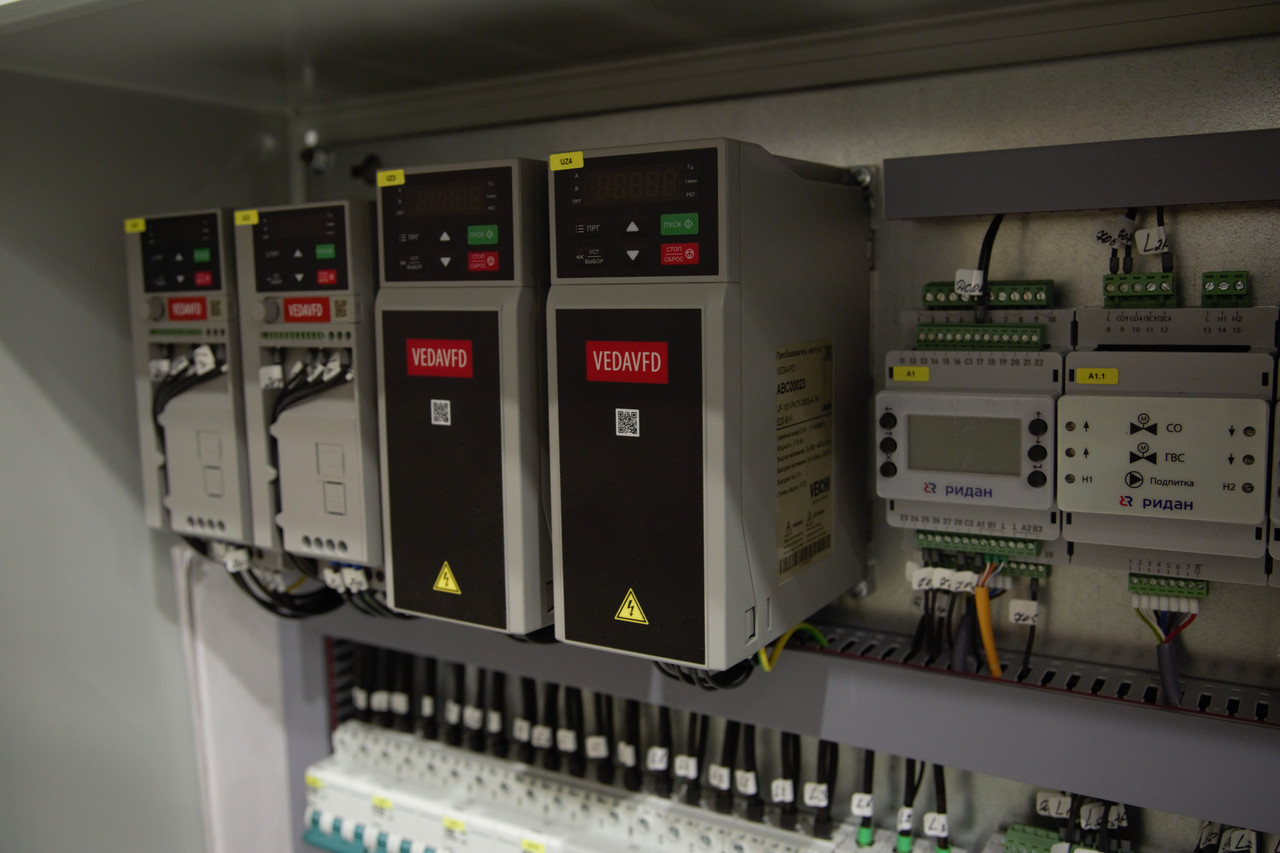

Промышленные логические контроллеры

Программируемые логические контроллеры (ПЛК) — это устройства автоматизации, которые используются для управления технологическими процессами в промышленности. Их ключевая задача — обрабатывать входные сигналы и в зависимости от запрограммированных условий формировать выходные команды. ПЛК широко применяются в различных отраслях: от машиностроения до энергетики и пищевой промышленности.

Основные элементы ПЛК

ПЛК состоит из следующих компонентов:

1. Центральный процессор (CPU)
   Является «мозгом» контроллера, отвечает за выполнение программы, обработку входных данных и управление выходными устройствами. Процессор обрабатывает команды в соответствии с установленным алгоритмом и обеспечивает управление всей системой.

2. Память

   • Оперативная память (RAM) используется для хранения данных во время работы.
   • Постоянная память (ROM или флэш) содержит программу и данные, которые должны сохраняться при отключении питания.

3. Модули ввода/вывода (I/O)
   Эти модули обеспечивают связь ПЛК с внешним оборудованием.

   • Входные модули принимают сигналы от датчиков, кнопок и других устройств.
   • Выходные модули передают команды на исполнительные механизмы, такие как реле, клапаны или двигатели.

4. Коммуникационные интерфейсы
   Позволяют ПЛК взаимодействовать с другими устройствами или системами, включая компьютеры, панели оператора и другие контроллеры.

5. Панель оператора (опционально)
   Визуализирует текущие данные и позволяет оператору управлять процессами вручную.

Принцип работы ПЛК

Работа ПЛК строится на цикличном выполнении программы, что включает несколько этапов:

1. Сканирование входных данных
   Контроллер считывает сигналы с входных устройств (датчиков, кнопок и т.д.) через модули ввода.

2. Обработка программы
   Программное обеспечение ПЛК обрабатывает считанные данные в соответствии с заложенным алгоритмом. Этот процесс включает выполнение логических операций, расчет значений и принятие решений.

3. Обновление выходных данных
   После обработки программы контроллер отправляет соответствующие сигналы на выходные устройства, такие как приводы, реле и т.д.

4. Диагностика и мониторинг
   Контроллер постоянно следит за состоянием системы, фиксируя ошибки или аномалии в работе оборудования.

Программирование ПЛК

Программирование контроллеров осуществляется с использованием специальных языков, определенных стандартом IEC 61131-3. Наиболее распространенные из них:

• Лестничные диаграммы (Ladder Diagram, LD): визуальный язык, напоминающий электрические схемы.
• Функциональные блоки (Function Block Diagram, FBD): язык, основанный на графическом отображении функциональных блоков.
• Текстовые языки (Structured Text, ST): язык программирования, похожий на Pascal или C.
• Список инструкций (Instruction List, IL): низкоуровневый текстовый язык, напоминающий ассемблер.
• Диаграмма последовательности операций (Sequential Function Chart, SFC): используется для описания процессов с множеством последовательных этапов.

Использование ПЛК

1. Надежность и устойчивость
   ПЛК разработаны для работы в условиях вибраций, температурных колебаний и других неблагоприятных факторов.

2. Модульность и масштабируемость
   Контроллеры можно легко адаптировать под конкретные задачи, добавляя или заменяя модули.

3. Универсальность
   ПЛК применимы для управления процессами в различных отраслях: от сборочных линий до систем отопления и водоснабжения.

4. Гибкость программирования
   Программу можно легко изменить или обновить для адаптации к новым требованиям производства.

5. Диагностика и контроль
   ПЛК способны оперативно выявлять неисправности и отправлять уведомления о них, что значительно упрощает обслуживание оборудования.

Применение ПЛК

1. Производственные линии
   Управление сборочными процессами, автоматизация работы станков и конвейеров.

2. Энергетика
   Контроль и управление распределением электроэнергии.

3. Инфраструктура
   Управление системами отопления, вентиляции, кондиционирования и освещения.

4. Пищевая промышленность
   Контроль температуры, давления и других параметров в технологических процессах.

5. Транспорт
   Управление системами сигнализации и безопасности на железной дороге и в аэропортах.

Программируемые логические контроллеры — это ключевой элемент современных систем автоматизации. Благодаря гибкости, надежности и простоте программирования, они находят применение в самых разных сферах. Компаниям, стремящимся повысить эффективность и надежность своих технологических процессов, следует обратить внимание на внедрение ПЛК.
