DIN-рейка для выключателей: назначение, типы и применение

Что такое DIN рейка?

DIN-рейка — это стандартный металлический профиль, предназначенный для крепления модульного электротехнического оборудования. Основное её назначение — быстрое, удобное и безопасное закрепление автоматических выключателей, УЗО, реле, клеммников и другого оборудования в электрических щитах и распределительных шкафах.

Наиболее распространённый стандарт DIN-рейки — DIN EN 60715, который определяет форму, размеры и особенности монтажа. Чаще всего рейки изготавливаются из оцинкованной стали, алюминия или меди, обеспечивая устойчивость к коррозии и механическим нагрузкам.

Типы DIN реек

Существует несколько основных типов DIN-реек, различающихся по профилю:

1. TH35 (Г-образная, 35 мм) — наиболее популярный тип для установки автоматических выключателей, модульных УЗО, реле времени и других приборов. Ширина основания — 35 мм, высота борта — 7,5 или 15 мм.

2. G-образная рейка (G32) — ширина основания 32 мм, профиль в виде буквы G. Используется в основном для реле и промышленных компонентов.

3. C-профиль — используется в промышленных шкафах управления, для тяжёлого оборудования и нестандартных решений.

DIN рейка для автоматических выключателей

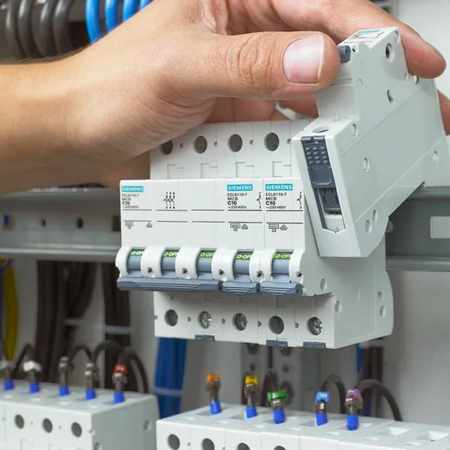

Модульные автоматические выключатели устанавливаются на DIN-рейку посредством встроенного защелкивающегося механизма. Это позволяет:

• Упростить и ускорить монтаж;

• Легко производить замену или добавление устройств;

• Организовать аккуратную и логичную разводку внутри электрощита.

Благодаря модульному формату, DIN-рейки позволяют монтировать оборудование в ряд, с точной посадкой и соблюдением электрических и противопожарных норм.

Преимущества использования DIN-реек

• Стандартизация — совместимы с большинством производителей электрооборудования;

• Простота монтажа — легко крепятся к монтажной панели с помощью винтов или защёлок;

• Универсальность — подходят как для жилых, так и для промышленных объектов;

• Удобство эксплуатации — упрощают обслуживание, ремонт и замену оборудования;

• Безопасность — фиксируют оборудование устойчиво и исключают сдвиги при вибрациях.

Где применяются DIN-рейки

• Распределительные щиты в квартирах, домах, офисах;

• Электрощиты промышленных и торговых объектов;

• Автоматизация и системы управления;

• Щиты освещения и ввода электроэнергии;

• IT-шкафы и телекоммуникационные установки.

Материалы и особенности выбора

Для условий с повышенной влажностью или агрессивной средой (например, на производстве или в подвалах) рекомендуется использовать DIN-рейки с антикоррозийным покрытием или из нержавеющей стали. Для стандартных жилых условий подойдут оцинкованные модели.

Как выбрать DIN рейку

При выборе важно учитывать:

• Ширину рейки (например, для автоматов — 35 мм);

• Длину (в зависимости от количества устанавливаемых модулей);

• Материал исполнения;

• Способ монтажа — врезной, навесной, на защёлках или винтах.

DIN рейка для автоматов

DIN-рейка — это ключевой элемент электромонтажной инфраструктуры, обеспечивающий надёжную фиксацию и упрощённый доступ к электротехническим устройствам. Использование DIN-реек при монтаже выключателей делает систему более безопасной, модульной и профессиональной. Независимо от масштаба проекта — от небольшого щитка до промышленной панели — DIN-рейки остаются универсальным решением для качественного электромонтажа.
