Виды распределительных шкафов

Типы распределительных шкафов: назначение и особенности применения

Распределительные шкафы — это ключевые элементы электрических систем, предназначенные для приема, распределения и защиты электроэнергии. Они используются в жилых, коммерческих и промышленных объектах, обеспечивая безопасную и стабильную работу оборудования.

Основная функция распределительных шкафов — распределение электрической энергии между потребителями с одновременной защитой линий от перегрузок, коротких замыканий и других аварийных ситуаций. Внутри шкафов размещаются автоматические выключатели, устройства защитного отключения, реле, счетчики и другое оборудование.

Современные распределительные шкафы отличаются разнообразием конструкций и конфигураций, что позволяет подобрать оптимальное решение под конкретные задачи.

Распределительные шкафы по типу установки: навесные, напольные и встраиваемые

По способу установки распределительные шкафы делятся на несколько основных типов.

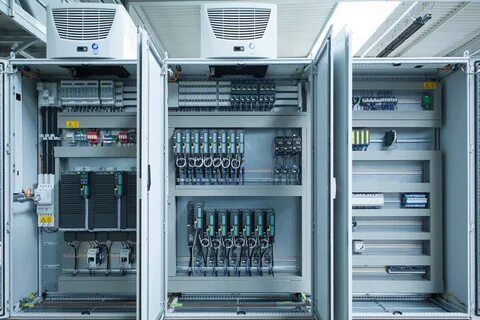

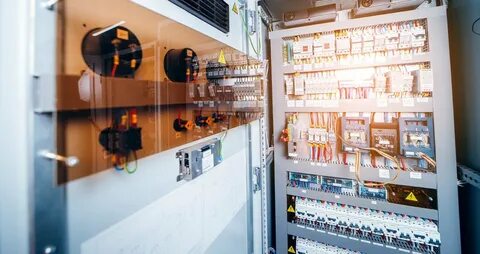

Навесные шкафы
Крепятся на стену и используются в помещениях с ограниченным пространством. Подходят для офисов, квартир и небольших технических помещений.

Напольные шкафы
Устанавливаются на пол и применяются на промышленных объектах, где требуется размещение большого количества оборудования. Отличаются высокой вместимостью и удобством обслуживания.

Встраиваемые шкафы
Монтируются в стены или ниши, что позволяет сохранить эстетичный внешний вид помещения. Часто используются в жилых и административных зданиях.

Выбор типа установки зависит от условий эксплуатации, доступного пространства и требований к обслуживанию.

Электрические распределительные шкафы по назначению

Распределительные шкафы также классифицируются по функциональному назначению.

Вводно-распределительные устройства (ВРУ)
Используются для приема электроэнергии от внешних сетей и ее дальнейшего распределения.

Щиты освещения
Обеспечивают питание и управление системами освещения.

Силовые шкафы
Предназначены для подключения мощного оборудования и производственных линий.

Шкафы автоматики
Используются для управления технологическими процессами и оборудованием.

Распределительные щиты учета
Оснащаются счетчиками для контроля потребления электроэнергии.

Каждый тип шкафа имеет свою специфику и комплектуется соответствующим оборудованием.

Промышленные распределительные шкафы: конструкция и требования

Промышленные распределительные шкафы должны соответствовать повышенным требованиям надежности и безопасности. Они эксплуатируются в условиях высокой нагрузки, пыли, вибраций и перепадов температур.

Основные требования:

• прочный металлический корпус

• защита от пыли и влаги (IP степень)

• устойчивость к механическим воздействиям

• надежная система заземления

• удобство доступа для обслуживания

Такие шкафы часто оснащаются вентиляцией или системами охлаждения, а также дополнительными средствами защиты оборудования.

Распределительные шкафы по степени защиты и материалам

Важным критерием выбора является степень защиты корпуса и используемые материалы.

По степени защиты:

• IP20–IP31 — для сухих помещений

• IP54–IP65 — для условий с повышенной влажностью и пылью

• IP66 и выше — для агрессивных и уличных условий

По материалу:

• металлические — прочные и долговечные, подходят для промышленности

• пластиковые — легкие, устойчивы к коррозии, применяются в бытовых условиях

Выбор зависит от среды эксплуатации и требований к безопасности.

Как выбрать распределительный шкаф: практические рекомендации

При выборе распределительного шкафа важно учитывать ряд факторов:

• мощность и количество подключаемых потребителей

• условия эксплуатации (внутри или снаружи помещения)

• требования к защите и безопасности

• тип установки

• возможность расширения системы

Также важно заранее предусмотреть запас по мощности и пространству для установки дополнительного оборудования.

Распределительные шкафы — это основа любой электрической системы, обеспечивающая надежное распределение энергии и защиту оборудования. Разнообразие видов и конструкций позволяет подобрать оптимальное решение для любых условий — от бытовых до промышленных.

Грамотный выбор и правильная установка распределительного шкафа обеспечивают безопасность, стабильность работы и долговечность всей электрической сети.
