Клеммы

  Клеммы Klemsan

Клеммы Klemsan серии AVK изготовлены из термопластического сырья. Серый является основным цветом, дополнительные 6 различных цветов позволяют группировать клеммные блоки  в соответствии с их назначением.

Аксессуары:торцевые изоляторы, упоры, перемычки, маркировка клеммников.

Общие характеристики:

Изоляционный материал - РА 6.6

Класс воспламеняемости acc. к UL 94 - V2

Расчетное импульсное напряжение/Степень загрязнения - 8kV/3

Степень защиты IP 20



  Артикул Ширина (мм) Номинальное напряжение (В) Номинальный ток (А) Поперечное сечение (мм2) Длина снятия изоляции (мм)
Клемма AVK 2.5 304120 5   750  24 2.5  10
КлеммаAVK 4 304130 6   750   32  10
Клемма AVK 6 304140 8  630 41 12
КлеммаAVK 10 304150 10   630   57  10 12
КлеммаAVK 16 304240 12   750   76   16  12
КлеммаAVK 35 304250 16  750   125   35  18
КлеммаAVK 70 304490  22   750    192   70   20

 * - для заказа клемм синего цвета последняя цифра артикула - "1"

(например винтовая проходная клемма Klemsan AVK 2.5 синяя имеет артикул 304121)

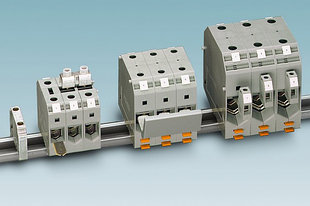

  Артикул Ширина (мм) Номинальное напряжение (В ) Номинальный ток (А) Поперечное сечение (мм2)
AVK 50 304330  20  1000 150  50
AVK 95 304340  25  1000  232  95
AVK 150 304150  31  1000  309   150
AVK 240 304360  36  1000  415    240
AVK 95 B 304300  40  1000  232  95
AVK 150 B 304310  48  1000  309   150
AVK 240 B 304320  53  1000  415    240



  Артикул Ширина (мм)

Номинальное   напряжение  (В ~)

Номинальный ток (А) Поперечное сечение (мм2) Длина снятия изоляции (мм)
AVK 2.5/4T  334120 6 - - 4 10
AVK 6/10 T  334140 10 - -  10 12
AVK 16/35 T  334210 16 - -  35 18
AVK 16 T RD  334200 12 - -  16 16
AVK 35 T RD  334210 16 - -   35 18
AVK 50 T  334190  20 - -   50  20



Подробное описание клемм AVK Klemsan


Данные Для Заказа Тип № для Заказа Упак. Тип № для Заказа Упак.
Полиамид 6.6 Серый       AVK 2,5 304120 100 AVK 4 304130 100
Торцевая Крышка Тип № для Заказа Упак. Тип № для Заказа Упак.
        NPP 2,5 -10 444120 100 NPP 2,5 -10 444120 100
Перемычка Тип № для Заказа Упак. Тип № для Заказа Упак.
      UK 2,5/2 474122 25 UK 4/2 474132 25
      UK 2,5/3 474123 20 UK 4/3 474133 20
      UK 2,5/4 474124 15 UK 4/4 474134 15
      UK 2,5/10 474129 5 UK 4/10 474139 5
Внешняя Перемычка Тип № для Заказа Упак. Тип № для Заказа Упак.
      TKO 2,5/2 476262 25 TKO 4/2 476272 25
      TKO 2,5/3 476263 20 TKO 4/3 476273 20
      TKO 2,5/4 476264 15 TKO 4/4 476274 15
      TKO 2,5/10 476269 5 TKO 4/10 476279 5
Технические данные
Подключаемые максимальные сечения / Максимальный ток нагрузки  0,2 - 4 мм2 / 4  мм2 / 32 A     0,2 - 6 мм2 / 6 мм2 / 41 A
Расчетное импульсное напряжение / Степень загрязнения       8 kV / 3     8 kV / 3
Группа изоляционного материала / Калибр контактов в соответствии с IEC 60947-1       1 / B3     1 / B4
Степень защиты / Частичная изоляция       IP 20 / -     IP 20 / -
1 2 3

 В обновленной серии AVK 2,5 RD и AVK 4 RD используется гибкая система объединения клемм с помощью штекерных перемычек с количеством выводов от 2 до 10. Перемычки  позволяют быстро решать любые задачи связанные с разветвлением цепей. Перемычки унифицированы для Винтовых и Пружинных Клемм Klemsan. Клеммы оснащаются четко различимой  легко читаемой и удобно расположеной  маркировкой  что обеспечивает безошибочное подключение проводов.

Серия заземляющих Klemsan AVK RD имеет ту же форму что и остальные клеммы данной серии. Новинка заключается в том что они монтируются на DIN-рейку простым защелкиванием. Надежный механический и электрический контакт с монтажной рейкой обеспечивается простым защелкиванием и затягиванием.

•Малое переходное сопротивление

•защита от корозии в местах присоединения проводников  •желто-зеленый цвет корпуса клеммы

•возможность нанесения маркировки

•стандарт для винтовых клемм Klemsan.

МНОГОЯРУСНЫЕ ВИНТОВЫЕ КЛЕММЫ КЛЕМСАН

Многоярусные Винтовые Клеммы используются в оборудовании с высокой плотностью монтажа. Провода подсоединяют  к клеммам на разных ярусах  в результате чего плотность монтажа увеличивается пропорционально количеству ярусов. Многоярусные конструкции и наличие рядов шунтирования делают эти клеммы особенно удобными для подключения датчиков и исполнительных механизмов.



ИЗМЕРИТЕЛЬНЫЕ КЛЕММНИКИ КЛЕМСАН

Измерительные Клеммы предназначены для коммутации цепей вторичных обмоток трансфор-маторов тока и имеют по обеим сторонам места для установки изолированных перемычек для закорачивания. С их помощью можно создавать различные схемы: измерительные и релейной защиты. В серии WGO 1 и WGO 3 тестовые штекеры поставляются в комплекте с клеммами. Корпус клеммы защищен от случайного прикосновения к токоведущим частям  и имеет универ-сальное основание для установки на монтажных рейках MR 32 и MR 35  а наличие продуман-ной системы пломбирования клеммных групп  позволяет собирать законченные решения по коммутации вторичных цепей ТТ в задачах РЗА и учета электроэнергии.

Компактные миниклеммы серии MVK Klemsan отвечают все возрастающим требовани-ям уменьшения размеров оборудования. В основании клемм имеется защелка для крепления на монтажной рейке MR 15*5. Предусмотрены различные способы маркирования выводов. По оси клеммной группы расположен ряд шунтирования. Используется та же самая перемычка  что и в серии PYK  что оптимизирует затраты на хранение.
