Как подключить винтовые клеммы

Как подключить винтовые клеммы: пошаговая инструкция, особенности и меры безопасности

Винтовые клеммы — это один из самых распространенных способов соединения проводов в электротехнике. Они используются в распределительных коробках, электрических щитах, автоматике, бытовой технике и промышленном оборудовании. Простота подключения, надежность контакта и доступность делают винтовые клеммы универсальным решением для большинства задач.

В этой статье мы подробно расскажем, как правильно подключить провод к винтовой клемме, какие инструменты понадобятся, в чем особенности различных типов таких соединителей и каких ошибок следует избегать.

Что такое винтовая клемма

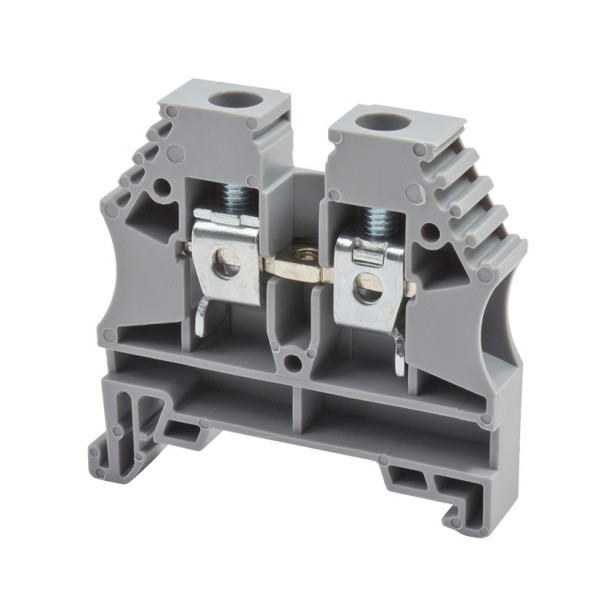

Винтовая клемма — это устройство, предназначенное для фиксации проводника с помощью прижимающего винта. Принцип работы простой: вы вставляете оголённый конец провода в отверстие клеммы и фиксируете его винтом, создавая устойчивое электрическое соединение.

Существуют однополюсные и многополюсные клеммы, с изоляцией и без, с различной толщиной контактной зоны — всё зависит от сферы применения.

Где используются винтовые клеммы

• Электрощиты и распределительные коробки

• Подключение выключателей, розеток и светильников

• Промышленные шкафы управления

• Автоматика и системы сигнализации

• Сборка электрических шкафов на DIN-рейках

Какие инструменты понадобятся

• Отвёртка (обычно плоская, реже — крестообразная)

• Инструмент для зачистки проводов (нож, стриппер)

• Мультиметр (по желанию — для проверки контакта)

• Клеммная колодка или винтовой зажим нужного размера

Пошаговая инструкция по подключению к винтовой клемме

Шаг 1: Отключите питание

Перед началом любых электрических работ обязательно отключите питание в цепи. Это базовое правило техники безопасности.

Шаг 2: Подготовьте провод

• Снимите изоляцию с конца провода примерно на 5–10 мм (точное значение зависит от глубины клеммы).

• Убедитесь, что жилы не повреждены. Если провод многожильный, можно скрутить жилы или использовать наконечники (НШВИ).

Шаг 3: Вставьте провод в клемму

• Вставьте зачищенный конец в клемму до упора.

• Убедитесь, что изоляция не попадает в зону зажима, а токоведущая часть не остаётся снаружи.

Шаг 4: Затяните винт

• Плотно затяните винт отвёрткой. Но не чрезмерно — можно повредить провод или сорвать резьбу.

• Проверьте, не двигается ли провод — соединение должно быть надёжным.

Шаг 5: Повторите для остальных проводов

Если у вас многополюсная клемма или нужно соединить несколько цепей — повторите процедуру для всех остальных проводников.

Шаг 6: Включите питание и проверьте контакт

• Включите питание и проверьте, работает ли подключенное устройство.

• При необходимости проверьте напряжение мультиметром на клеммах.

Полезные советы

• Медные и алюминиевые провода лучше не смешивать — между ними образуется гальваническая пара, что может привести к разрушению контакта.

• Для многожильных гибких проводов желательно использовать специальные наконечники (НШВИ) — это повышает надёжность соединения.

• Избегайте перетягивания винтов — это может деформировать провод или повредить саму клемму.

• Периодически проверяйте контакт, особенно в распределительных щитах — винтовые соединения могут ослабнуть со временем из-за вибрации и нагрева.

Преимущества винтовых клемм

• Простота установки и демонтажа

• Возможность подключения разных типов проводов (медь, алюминий, моножила и многожила)

• Универсальность применения

• Относительно невысокая цена

Винтовая клемма как соединять

Подключение винтовой клеммы — это простой и эффективный способ соединения проводов, который при соблюдении правил монтажа обеспечивает долговечный и безопасный контакт. Главное — правильно подготовить провод, использовать качественные инструменты и соблюдать технику безопасности. Такой тип соединения широко применяется как в бытовых, так и в промышленных условиях, что подтверждает его надёжность и практичность.

Если вы монтируете электрику или обслуживаете оборудование — умение работать с винтовыми клеммами обязательно пригодится.
