Кольцевые кабельные наконечники изолированные: назначение, особенности и применение

Концевые наконечники для кабеля

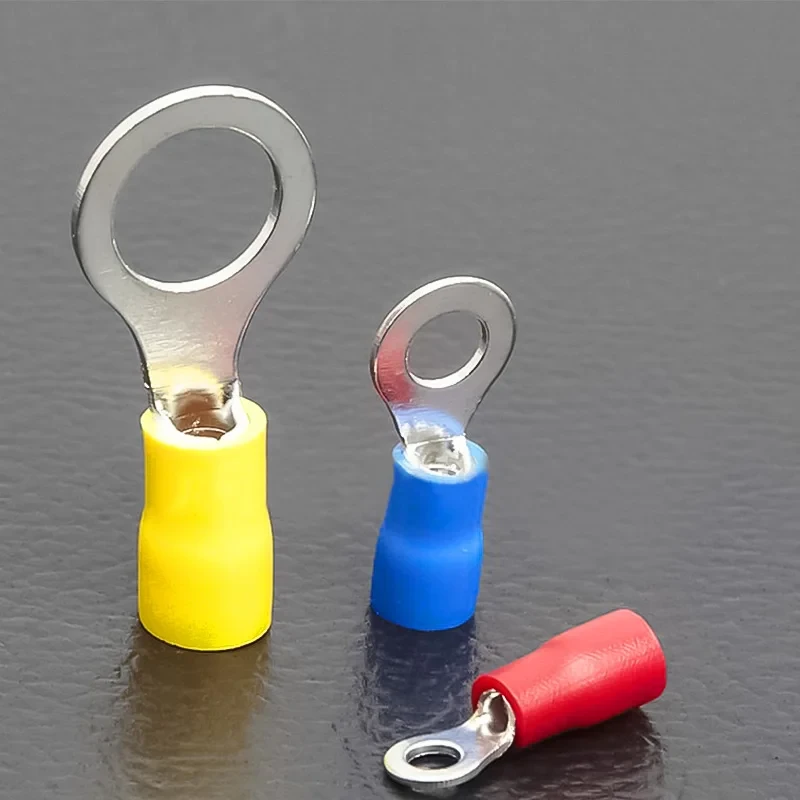

Кольцевые кабельные наконечники изолированные — это специальные соединительные элементы, предназначенные для надёжного и безопасного подключения проводов к клеммам, винтам, шинам и другим токопроводящим элементам. Название «кольцевые» они получили благодаря кольцевой форме рабочего контакта, который надевается на винт или болт. Изоляция, как правило, выполнена из ПВХ, нейлона или термоусадочного материала, что обеспечивает дополнительную защиту и устойчивость к внешним воздействиям.

Преимущества изолированных кольцевых наконечников

Главное достоинство кольцевых наконечников — это надёжность соединения. Контактное кольцо полностью охватывает винт, что исключает возможность случайного отсоединения провода при вибрации или механическом воздействии. Изоляция снижает риск короткого замыкания, защищает от влаги, пыли и коррозии, а также исключает вероятность поражения электрическим током при касании.

Наконечники для кабеля

Материалы изготовления

Основу кольцевых наконечников составляет медь с гальваническим покрытием (чаще всего лужение), что обеспечивает высокую проводимость и устойчивость к окислению. Изолирующие оболочки бывают:

• ПВХ (PVC) — наиболее доступный вариант, стойкий к механическим повреждениям и ультрафиолету

• Нейлон (Nylon) — повышенная прочность и термостойкость

• Термоусадочные — при нагреве герметично обжимают провод, защищая от влаги и коррозии

Кабельный наконечник с изолированным фланцем

Цветовая маркировка и размерный ряд

Изолированные кольцевые наконечники маркируются цветом в зависимости от допустимого сечения провода:

• Красные — для проводов 0.5–1.5 мм²

• Синие — для 1.5–2.5 мм²

• Жёлтые — для 4–6 мм²

• Зелёные, чёрные и другие — для проводов большего сечения

Каждый тип наконечника также различается по диаметру внутреннего отверстия кольца (М3, М4, М5, М6, М8 и т.д.), что позволяет использовать их с различными болтами и винтами.

Применение кольцевых наконечников

Изолированные кольцевые наконечники широко применяются в самых разных отраслях:

• Электромонтаж — подключение проводов к щиткам, автоматам, клеммным колодкам

• Автопромышленность — соединение кабелей в автомобилях, мотоциклах, тракторах

• Судостроение — защита соединений от влаги и соляного тумана

• Промышленное оборудование — устойчивость к вибрации и перегреву

• Бытовая техника — безопасное подключение электроцепей

Монтаж наконечников кабельных

Для установки наконечников используется специальный обжимной инструмент — пресс-клещи (кримперы). Процесс включает в себя зачистку изоляции с провода, вставку в гильзу наконечника и последующий обжим. Некоторые модели термоусадочных наконечников требуют дополнительного нагрева строительным феном.

Почему стоит выбирать изолированные кольцевые наконечники

Использование кольцевых наконечников позволяет повысить качество, надёжность и безопасность электрических соединений. Это особенно важно в условиях высокой влажности, пыли, перепадов температур и механических нагрузок. Изоляция защищает как провод, так и человека, что особенно актуально в быту и при монтаже в сложных условиях.

Кольцевые кабельные наконечники изолированные — это необходимый элемент в арсенале любого электрика, автомеханика и монтажника. Они обеспечивают прочный контакт, защищают от коротких замыканий и обеспечивают долгий срок службы электрических соединений. При выборе наконечников важно учитывать не только сечение провода, но и условия эксплуатации, тип изоляции и диаметр кольца.

Покупка качественных наконечников от проверенных производителей гарантирует безопасность, надёжность и соответствие стандартам в любых монтажных задачах.
